LASER SCANNER 3D

Metodologia avançada e moderna

Com a tecnologia LiDAR, o escaneamento a laser 3D captura todas as superfícies que o rodeiam e gera uma réplica digital 3D da estrutura.

COMO?

Conforme o equipamento emite raios laser, os raios encontram as superfícies e retornam com informações da posição e da intensidade do sinal. Cada ponto contém coordenadas XYZ e o conjunto destes pontos é o que chamamos de Nuvem de Pontos.

SWIFT MOBILE SCANNER

Rapidez e facilidade na coleta de grandes áreas

O sistema FARO Swift permite coletar as condições atuais dos locais ou instalações dos projetos de grande porte com desempenho e velocidade.



É a união da precisão dos equipamentos fixos com a agilidade dos equipamentos móveis. Integrado com o FARO Focus e a Câmera Ricoh Theta, essa solução é indicada para ambientes amplos e de grandes áreas, como supermercados, centros logísticos, estacionamentos, entre outros.



QUAL EQUIPAMENTO É INDICADO?

Existem vários equipamentos que realizam um escaneamento a laser 3D. Em geral, eles variam em:

  • Terrestres

    • Fixos: conferem maior precisão(milimétrica) e maior resolução da nuvem de pontos, porém demandam maior tempo de coleta em campo;​

    • Móveis: alta velocidade de captura, mas com menor precisão (centimétrica);

  • Aéreos: são acoplados em drones ou aeronaves. Captura rápida, mas com menor precisão e alto custo agregado.

Não existe um tipo de equipamento melhor ou pior. Existe aquele que é mais indicado ao seu escopo.

COMO FUNCIONA O PROCESSAMENTO DE DADOS?

Basicamente, o processamento de uma nuvem de pontos consiste em duas etapas:

  • Limpeza: durante o escaneamento, são capturados muitos objetos que estão ao redor, mas que não têm valor para o projeto como, por exemplo, pedestres e carros. Os pontos correspondentes a estes objetos podem ser apagados da nuvem de pontos, melhorando a sua visualização e diminuindo o tamanho do arquivo. Outros pontos indesejados também são aqueles chamados "ruídos", isto é, pontos inexistentes, mas que são gerados por falhas de leitura. Espelhos, vidros, superfícies polidas ou muito escuras produzem alto grau de ruído.

  • Registro: o escaneamento é composto por várias cenas (capturas) em diferentes ângulos e/ou ambientes. O processo de união dessas cenas em uma única nuvem de pontos é chamado de registro.

LS3D: COMO?

POR QUE UTILIZAR ESCANEAMENTO A LASER 3D?

E por que não?

É o método de medição mais confiável e de alta qualidade com um custo acessível. Já é uma realidade no mundo e no Brasil. Além disso, o ROI é altíssimo devido ao volume de benefícios que o seu uso traz.

REDUZ CUSTOS DE RETRABALHO

REDUZ ERROS DE MEDIÇÕES MANUAIS

REDUZ ALTERAÇÕES DE CONTRATOS DE COMPRAS

REDUZ ATRASOS DE CRONOGRAMA

REDUZ IMPREVISTOS E IMPROVISOS

QUANDO UTILIZAR ESCANEAMENTO A LASER 3D?

Sempre que a etapa de medição for necessária.

NOVAS CONSTRUÇÕES

Documentação As built

Memória documental do executado

Análise de conformidade com projeto

Aferição de qualidade

RESTAURO, REFORMAS E AMPLIAÇÕES

Documentação As is/As found

Simulações de intervenções

Aferição de qualidade

Análises e estudos

LS3D: POR QUE E QUANDO?

ESCANEAMENTO A LASER 3D   vs    TOPOGRAFIA CONVENCIONAL

Na maior parte dos casos estas duas metodologias são complementares, cada uma com sua função e aplicação.

Mas e se for necessário escolher?

Primeiro, importante entender sua necessidade.

Poucos pontos resolvem?

Precisa de coordenadas georreferenciadas?

Terá um único uso?

Precisa do ambiente completo?

Sem georreferenciamento?

Terá vários usos (estudos, projetos)?

Topografia convencional

Laser Scanner 3D

O escaneamento a laser 3D captura um VOLUME DE INFORMAÇÕES que não é possível obter com qualquer outro método, inclusive a topografia convencional.

Por isso é importante que você entenda a sua necessidade. Se houver a possibilidade de utilizar o levantamento para aumentar a qualidade do seu projeto ou reduzir suas incertezas, o escaneamento deve ser considerado no seu escopo.

Ambos possuem precisão e um custo acessível.

Mas, não há como comparar a VELOCIDADE de levantamento, o VOLUME DE DADOS capturado e o PODER de decisão que você tem em mãos com o escaneamento a laser 3D.


RICO

+

ÁGIL

LS3D vs TOPO

LASER SCANNER 3D   +  BUILDING INFORMATION MODELING | BIM

BIM é uma metodologia inteligente de projetos que tem como principal diferencial a atribuição de informações ao modelo da construção.

Unindo BIM à captura da realidade tem-se um produto com grande POTENCIAL devido à imensa gama de POSSIBILIDADES de estudos, análises e projetos. O PODER DE DECISÃO torna-se maior por conta do alto volume de dados e cenários ainda na fase de planejamento.

POSSIBILIDADES

CRIATIVIDADE

POTENCIAL

PODER DE DECISÃO

PROJETO EXECUTIVO

PROJETO CONCEITUAL

ESTUDO DE ENTORNO

ESTUDO DE IMPACTO

MODELO DE ESTRUTURAS EXISTENTES

SIMULAÇÕES DE CENÁRIOS

ANÁLISES

PATOLOGIAS, EFICIÊNCIA

APLICAÇÕES

NO

CICLO DE VIDA

ENERGÉTICA

VR/AR

REFORMA

AS IS / AS FOUND

OPERAÇÃO &

MANUTENÇÃO

PATOLOGIA

GESTÃO DE ATIVOS

DOCUMENTAÇÃO

DETALHES

PROJETO vs REAL

FABRICAÇÃO

AFERIÇÃO DE

QUALIDADE

CONSTRUÇÃO

LOGÍSTICA

PLANEJAMENTO 4D

AFERIÇÃO QUALIDADE

LAYOUT DE CANTEIRO

ESTUDO DO CAMINHO CRÍTICO

AS BUILT

LS3D + BIM

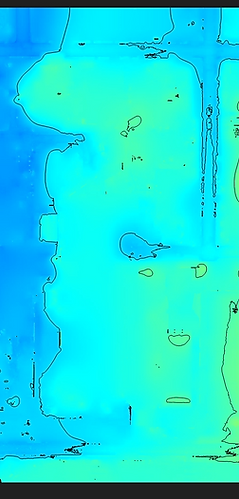

MAPEAMENTO POR DRONE

Solução aérea com fotogrametria

Com a tecnologia de fotogrametria, o mapeamento por drone captura todas as superfícies com fotos e gera uma réplica digital 3D da estrutura.

COMO?

O vôo de drone é planejado e formatado para retirar fotos de vários ângulos da estrutura de interesse. Em seguida, estas fotos são alinhadas em software específico. Na WRodacki, é gerado uma malha 3D da estrutura, que pode ser o produto final. Ou então, a nuvem de pontos é criada a partir da malha 3D.

MAPEAMENTO POR DRONE vs LASER SCANNER 3D

Maior agilidade
Maior qualidade visual (definição de cor)
Menor precisão
Menor nível de detalhe da NP (resolução)
Limitações legislativas e do espaço aéreo
Limitações de superfícies brilhantes, água e iluminação do local

Menor agilidade
Menor qualidade visual (definição de cor)
Maior precisão
Maior nível de detalhe da NP (resolução)
Limitações de superfícies brilhantes, água e espelho

Mapeamento por Drone

Laser Scanner 3D

DRONE

Ficou na dúvida como essa tecnologia pode ajudar no seu projeto?

Nosso time fica à
disposição para atendê-lo
